p-n 접합

1. 개요

p-n 접합은 p형 반도체와 n형 반도체를 맞붙여 만든 경계다. p형에서는 양공이, n형에서는 전자가 주된 전하 운반자이며, 접합에 거는 전압의 방향에 따라 전류가 흐르기 쉬운 정도가 크게 달라진다.¹ 이 비대칭적인 전압–전류 특성이 정류 작용의 바탕이다. 다만 실제 다이오드의 역방향 전류가 모든 조건에서 정확히 0이거나, 어떤 순방향 전압만 넘으면 모든 소자에 같은 전류가 흐르는 것은 아니다.

2. 상세

2.1. p형과 n형의 주 운반자를 먼저 구분한다

p-n 접합을 읽을 때는 양쪽 이름보다 주된 전하 운반자를 먼저 대응시키는 편이 안전하다. p형의 주 운반자는 양공이고 n형의 주 운반자는 전자다. ‘주된’이라는 말은 반대 종류의 운반자가 절대 존재하지 않는다는 뜻이 아니라, 전류 운반에서 더 큰 비중을 차지한다는 뜻이다.¹

따라서 지문에 접합의 방향이나 전원 극성이 제시되면 p형·n형의 위치, 각 영역의 주 운반자, 전압 방향을 따로 표시해야 한다. 이 셋을 한 번에 외운 그림으로 처리하면 극성을 바꾼 선지에 흔들리기 쉽다.

2.2. 순방향과 역방향은 전류의 ‘쉬움’을 가른다

p형 쪽을 전원의 양(+)극에, n형 쪽을 음(−)극에 연결하면 순방향 바이어스다. 이 조건에서는 접합을 가로지르는 전류가 흐르기 쉬워진다. 극성을 반대로 연결한 역방향에서는 전류가 매우 작아진다. 이 차이를 이용해 한쪽 방향의 전류를 주로 통과시키는 작용이 정류다.²

교과서가 정류를 ‘전류를 한 방향으로만 흐르게 한다’고 간단히 표현하더라도 이를 실제 전류가 언제나 완벽한 0 또는 1이라는 뜻으로 넓히면 안 된다. 실제 소자에는 작은 역방향 누설전류가 있고, 역전압의 크기가 소자 한계를 넘으면 항복이 일어나 전류가 크게 증가할 수 있다. 순방향 전류도 외부 회로의 저항과 전원, 소자 온도와 구조의 영향을 받는다.²

2.3. 전압–전류 관계는 비선형이다

이상 p-n 접합의 단순 모형은 전류를 I = I₀[exp(qV/kBT) − 1]로 나타낸다. 여기서 I₀는 역포화전류, q는 기본전하, kB는 볼츠만 상수, T는 절대온도다.³ 따라서 전류를 I₀로 나눈 정규화값은 I/I₀ = exp(qV/kBT) − 1이 된다.

300 K의 이상 모형에서 접합 전압이 −0.05·−0.10·−0.20 V이면 I/I₀는 각각 약 −0.855·−0.979·−0.9996으로 −1에 가까워진다. 반대로 +0.05·+0.10·+0.15·+0.20 V에서는 약 5.92·46.9·330·2,289로 빠르게 커진다. 이 값은 위의 그래프처럼 방향에 따른 비대칭과 지수 증가를 읽기 위한 이론값이다. I₀ 자체가 소자와 온도에 따라 달라지므로 특정 다이오드의 실제 암페어값으로 바꾸어 읽으면 안 된다. 이 단순식은 실제 소자의 재결합·직렬저항·자체 발열·제조 편차와 역방향 항복을 포함하지 않는다.²³

2.4. LED·태양전지·센서는 같은 접합을 다르게 쓴다

배경 자료는 p-n 접합을 LED·태양전지·센서 같은 반도체 소자의 기초로 연결한다. LED에서는 알맞은 재료와 순방향 조건에서 전자와 양공의 재결합이 빛 방출로 이어질 수 있다. 태양전지와 센서는 빛이나 외부 조건이 만든 전하와 전기적 변화의 검출·변환에 접합을 활용한다.⁴

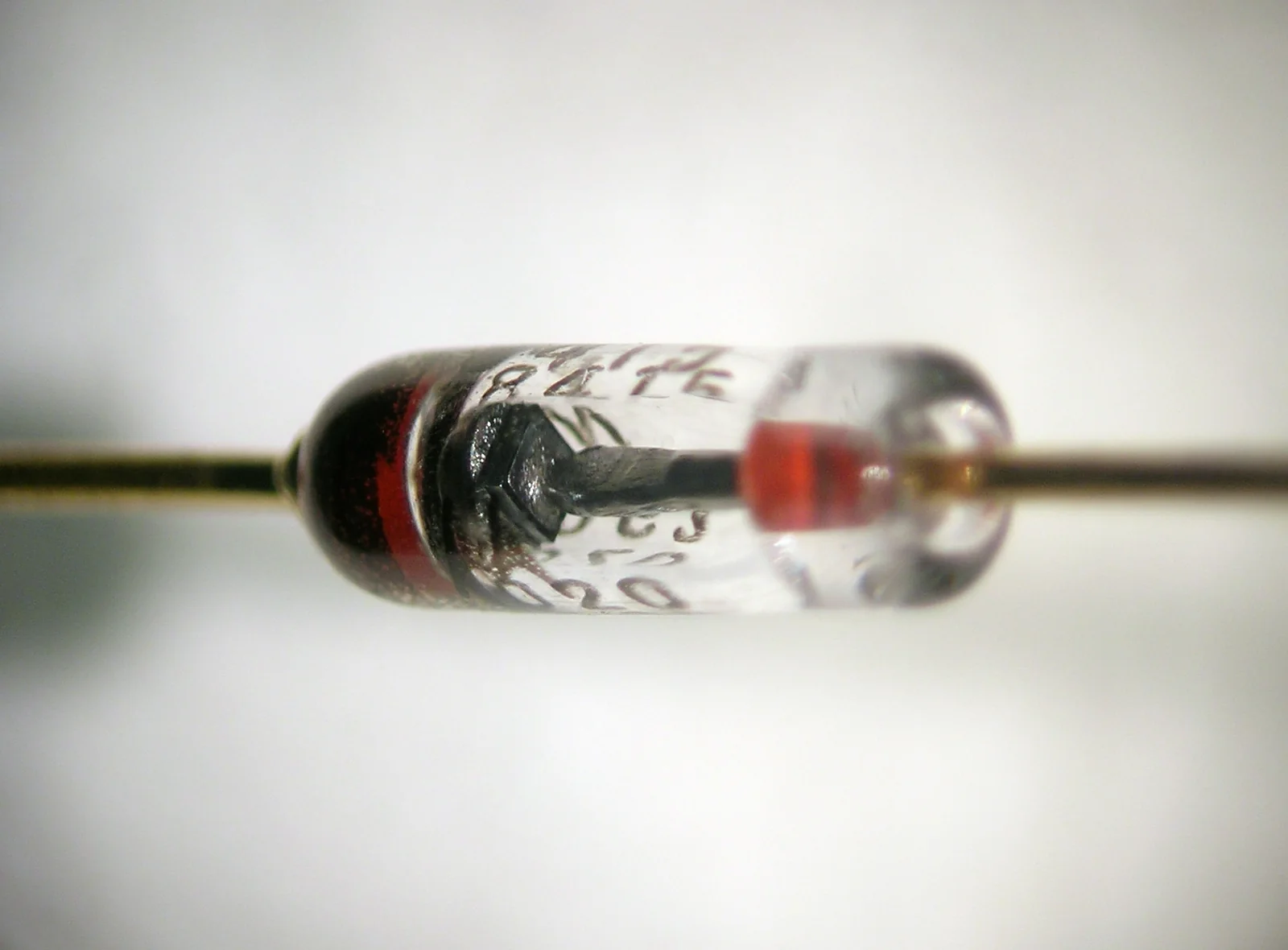

그러나 ‘p-n 접합이 들어 있다’는 공통점이 모든 소자의 입력·출력과 작동 목적까지 같다는 뜻은 아니다. 다이오드 사진은 작은 실리콘 결정·전극·리드·극성 표시의 실물 형태를 보여 줄 뿐, 내부 전하 이동이나 그래프의 정량값을 직접 촬영한 자료가 아니다. 사례를 읽을 때는 접합이라는 공통 기반과 각 소자가 이용하는 조건·결과를 분리해야 한다.

3. 수능에서는 이렇게 나온다

수능에서는 p-n 접합을 이름 암기보다 조건과 방향의 문제로 묻는다. 먼저 p형과 n형의 위치 및 주 운반자를 적고, 다음으로 전원의 양극·음극이 어느 쪽에 연결되었는지 표시한 뒤, 마지막으로 전류가 쉬워지는 순방향인지 억제되는 역방향인지 판단한다.⁵

그래프가 함께 나오면 두 축과 눈금부터 확인한다. 정규화 전류 I/I₀는 암페어 단위의 실제 전류가 아니고, 역방향과 순방향 패널의 세로축 범위도 다르다. ‘역방향에서 작다’를 ‘모든 역전압에서 정확히 0’으로, ‘순방향에서 빠르게 증가한다’를 ‘모든 다이오드가 같은 문턱전압과 전류를 갖는다’로 바꾸는 선지를 경계해야 한다.

4. 헷갈리기 쉬운 것들

흔한 오해	왜 틀렸나	바르게 이해하기
p형에는 양공만, n형에는 전자만 존재한다	p형·n형은 주 운반자가 무엇인지 가르는 이름이다	p형은 양공, n형은 전자가 주된 운반자다
역방향 전류는 어떤 전압에서도 정확히 0이다	실제 소자에는 누설전류가 있고 큰 역전압에서는 항복할 수 있다	역방향에서는 정상 동작 범위의 전류가 매우 작다고 읽는다
그래프의 2,289 I/I₀는 2,289 A라는 뜻이다	I/I₀는 역포화전류로 나눈 무차원 비율이다	실제 전류는 소자별 I₀와 회로 조건이 있어야 구한다
p-n 접합 소자는 모두 빛을 낸다	LED·태양전지·센서는 접합을 서로 다른 재료·조건·목적으로 쓴다	공통 기반과 소자별 입력·출력을 나누어 읽는다

5. 관련 개념

• 도핑과 n형·p형 반도체 — p형과 n형 재료 및 주 운반자를 만드는 과정.
• 전자와 양공 — 접합 안의 전하 이동을 이해하는 기본 단위.
• 반도체의 전기적 성질 — 접합과 소자 작동을 가능하게 하는 전체 배경.
• 과학적 방법론 — 이상 모형의 조건과 실제 소자의 한계를 구분하는 독해 틀.
