빛에 반응하는 센서
밝기에 따라 작동이 달라지는 센서를 떠올려 본다.
전자를 주고받음에 따라 저항값이 변하고, 이 특성을 센서가 이용한다. 외부 조건(빛)이 전기적 성질(저항)을 바꾸고, 그 변화가 센서 작동으로 이어지는 흐름이다.
기억할 것: '무엇이 들어오면 무엇이 바뀌는가'의 흐름으로 반도체 지문을 읽는다.
반도체의 전기적 성질은 도체와 부도체 사이의 전도성을 가진 물질이 외부 조건에 따라 전자와 양공의 움직임, 저항값, 전류 흐름을 달리 보이는 특성이다. 수능 독서에서는 세부 암기보다 작동 원리와 조건 변화의 방향을 읽는 것이 중요하다.
어떤 외부 조건이 주어졌는지 확인하고 → 전자·양공의 이동과 전기적 성질 변화를 연결한 뒤 → 센서처럼 그 변화를 쓰는 장치를 찾는다.
온도계, 빛, 전압 장치, 불순물 방울이 반도체 안 전자와 양공의 이동 상태를 바꾸고 그 전기적 성질 변화가 센서 신호로 이어지는 두 장면 그림
첫 패널은 온도계, 빛, 전압 장치, 불순물 방울 네 입력이 한 반도체 판으로 들어가는 모습을 보여 준다. 판 안에서는 전자와 양공이 서로 다른 방향으로 자리를 옮기고, 아래에는 전기적 성질이 달라진다는 결과가 놓인다. 둘째 패널은 조건을 주기 전과 준 후의 반도체 센서 띠와 계기판 바늘을 위아래로 비교하고, 달라진 전기적 반응이 센서 신호로 이어지는 선을 그린다. 반도체의 성질이 언제나 같거나 외부 조건과 무관하다는 두 지름길은 붉은 금지 표시로 막는다.

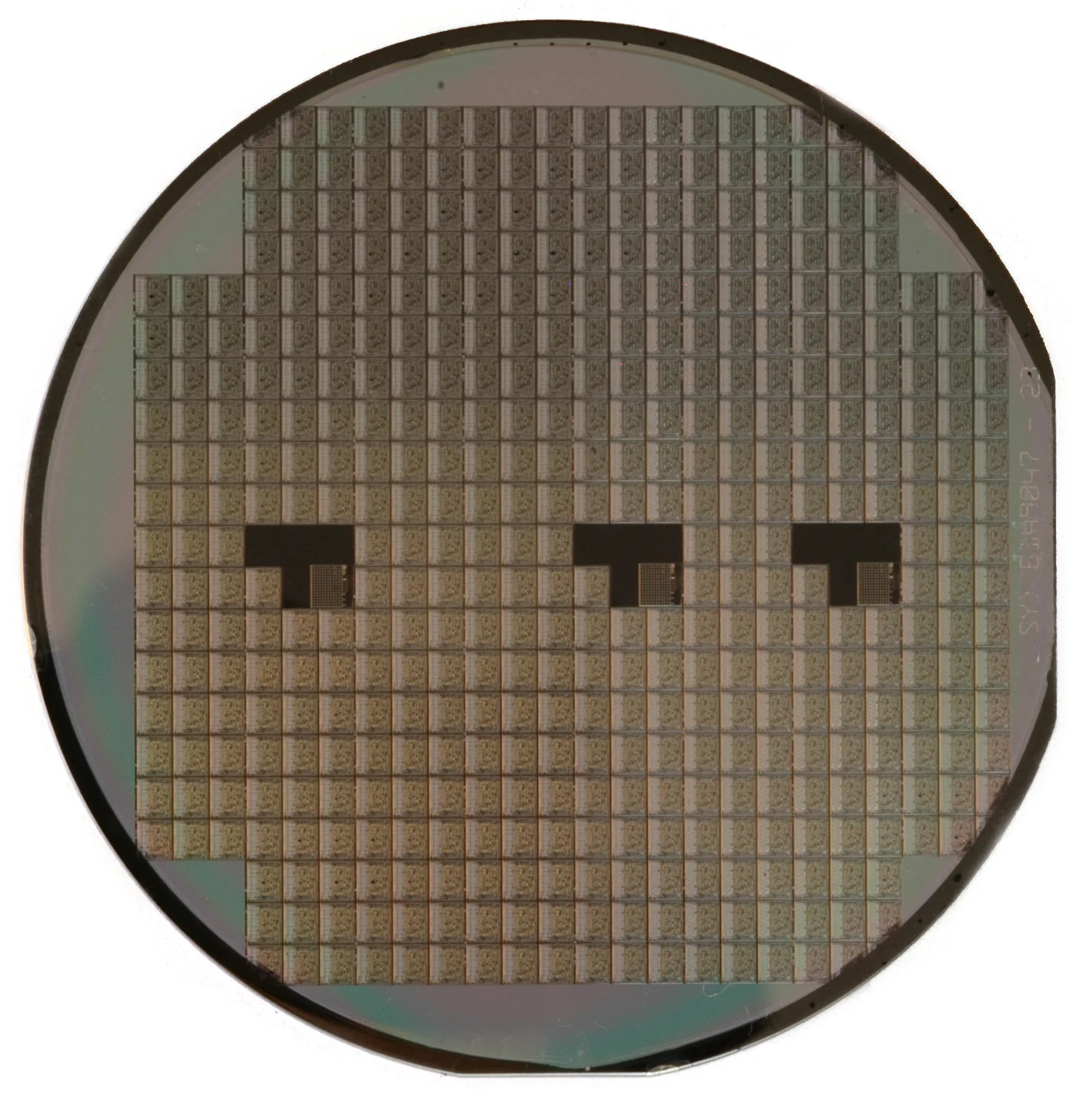

둥근 실리콘 웨이퍼 표면에 작은 직사각형 반도체 다이가 격자처럼 빽빽하게 배열된 사진
둥근 실리콘 웨이퍼 전체에 칩 단위의 직사각형 다이가 반복되어 있고, 일부 자리에는 어두운 빈칸이 보인다. 사진은 반도체 칩이 실제 기판 위에 여러 개씩 제작되는 물리적 형태를 보여 준다. 전자·양공의 이동이나 온도·빛·전압·도핑에 따른 전기적 성질 변화는 이 사진에서 직접 보이지 않으므로 앞의 도식으로 해석해야 한다.
반도체의 전기적 성질은 전도성이 도체와 부도체 사이인 물질이 외부 조건에 따라 전류 흐름을 달리 보이는 특성이다.
외부 조건에서 소자 작동까지, 반도체의 전기적 성질을 이루는 개념들의 관계.
밝기에 따라 작동이 달라지는 센서를 떠올려 본다.
전자를 주고받음에 따라 저항값이 변하고, 이 특성을 센서가 이용한다. 외부 조건(빛)이 전기적 성질(저항)을 바꾸고, 그 변화가 센서 작동으로 이어지는 흐름이다.
기억할 것: '무엇이 들어오면 무엇이 바뀌는가'의 흐름으로 반도체 지문을 읽는다.
지문이 조건 변화, 전하 운반자, 전압 방향, 전류 흐름을 함께 제시한다.
이런 문항은 용어 암기가 아니라 작동 원리의 논리를 묻는다. 선지는 n형·p형 특성을 바꾸거나 전자 이동 방향과 전류 방향을 섞을 수 있다.
기억할 것: 표·그림이 나오면 '어느 쪽이 전자를, 어느 쪽이 양공을 많이 갖는가'를 먼저 표시한다.
과학기술 독서에서 전자와 양공, 도핑, p-n 접합을 하나로 꿰는 상위 개념으로 작동한다.
함정: 반도체를 '전기가 잘 통하는 물질'로 뭉뚱그리게 하거나, 조건 변화와 전하 운반자·전류 방향의 관계를 뒤섞어 놓는다.
정답: X
반도체는 외부 조건에 따라 전류·저항·전하 운반자가 달라지는 물질이다.
반도체의 전기적 성질은 전도성이 도체와 부도체 사이에 있는 물질이 온도, 빛, 전압, 불순물 첨가 같은 외부 조건에 따라 전류 흐름을 달리 보이는 특성이다.1 이 성질은 전자와 양공, 도핑과 n형·p형 반도체, p-n 접합을 함께 알아야 선명해진다. 수능 독서에서는 반도체 이름보다 "조건이 바뀌면 전류·저항·전하 운반자가 어떻게 달라지는가"를 읽는 것이 핵심이다.
반도체는 외부 에너지가 가해지면 전자와 양공의 움직임이 달라지며 전기적 특성이 변한다. 배경 자료는 전자를 주고받음에 따라 저항값이 변하고, 이 특성을 각종 센서가 이용한다고 설명한다.2
그래서 반도체 지문은 보통 "무엇이 들어오면 무엇이 바뀌는가"의 흐름으로 읽어야 한다. 빛, 전압, 온도, 불순물 첨가 같은 조건을 표시하면 지문의 작동 원리가 잡힌다.
배경 자료는 반도체에서 전자와 양공이 움직이면서 전기적 특성이 변한다고 본다. 전자는 이동 방향을 따져야 하는 요소이고, 양공은 전자가 빠진 빈자리처럼 설명된다. 이 빈자리가 움직이는 것처럼 보이는 감각을 잡으면 p형 반도체를 이해하기 쉽다.
이때 전자의 이동 방향과 전류의 방향을 같은 것으로 처리하면 선지에서 흔들릴 수 있다. 둘을 구분해서 읽는 습관이 필요하다.
순수 반도체에 불순물을 넣는 도핑을 하면 n형과 p형 반도체를 만들 수 있다. n형은 전자가 많은 쪽, p형은 양공이 많은 쪽으로 설명된다.3
이 둘을 붙이면 p-n 접합이 되고, 배경 자료는 이 접합이 전류를 한 방향으로만 흐르게 하는 정류 작용을 한다고 설명한다. 이 원리는 LED, 태양전지, 센서 같은 반도체 소자의 기초로 이어진다.
수능에서는 반도체 지문을 단순 용어 암기로 내기보다 작동 원리의 논리적 이해로 묻는다. 조건 변화, 전하 운반자, 전압 방향, 전류 흐름의 관계를 따라가야 한다.4
특히 선지는 n형과 p형의 특성을 바꾸거나, 전자의 이동 방향과 전류의 방향을 섞을 수 있다. 표나 그림이 나오면 "어느 쪽이 전자를 많이 갖는가", "어느 쪽이 양공을 많이 갖는가"를 먼저 표시하는 편이 안전하다.
| 흔한 오해 | 왜 틀렸나 | 바르게 이해하기 |
|---|---|---|
| 반도체는 그냥 전기가 잘 통하는 물질이다 | 배경 자료는 도체와 부도체 사이의 전도성을 말한다 | 조건에 따라 전기적 성질이 달라지는 물질로 본다 |
| n형과 p형은 이름만 다르다 | 한쪽은 전자, 다른 한쪽은 양공을 중심으로 설명된다 | 주된 전하 운반자를 구분한다 |
| 센서는 별도 장치이고 반도체와 무관하다 | 배경 자료는 저항값 변화 같은 전기적 성질이 센서 작동에 쓰인다고 본다 | 조건 변화가 전기 신호로 바뀌는 흐름을 읽는다 |
